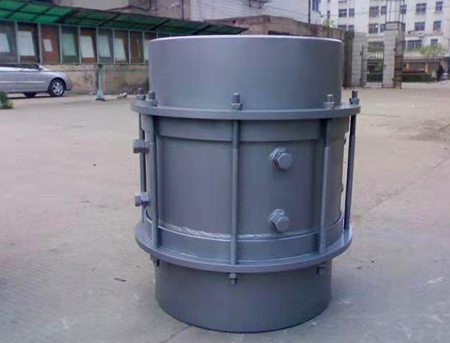

套筒补偿器称管式伸缩节,是热流体管道的补偿装置,主要用于直线管道辅设后出现的轴向热膨胀位移吸收补偿,是一种直接安装在任何输送无腐蚀的单向或多向流体的管道之中的补偿器。套筒式补偿器.广泛用于城镇供暖,冶金,矿山,发电,石油化工,建筑等行业的输送管道中。主要有套筒(芯管),外壳,密封材料等组成。
主要有套筒(芯管),外壳,密封材料等组成.用于补偿管道的轴向伸缩及任意角度的轴向转动.具有体积小补偿量大的特点适用于热水、蒸气、油脂类介质,通过滑动套筒对外套筒的滑移运动,达到热膨胀的补偿。
套筒式补偿器的内套筒与管道连接,采用高性能自压式动密封的原理与结构,它可以随着管道的伸缩在外壳内进行自由滑动,能适应任何管道的密封要求.外壳与内套筒之间采用新型合成材料密封,能耐高温,防腐蚀抗老化,适用温度-40至150,特殊情况下可达350.既能保证轴向滑动,又能保证管内介质不泄漏.
套筒式补偿器设计了防拉断装置,可保证在其伸缩到极限位置时不被拉开,从而使整个管网运行的安全性大大提高.。
套筒式补偿器适用于介质工程压力≤2.5MPa,介质温度-40℃~600℃。
套筒式补偿器采用新型的密封材料柔性石墨环,其具有强度大,摩擦系数小(0.04~0.10),不老化,效果好,维修方便等特点。
套筒式补偿器的使用寿命大,疲劳寿命与管道相当。滑动表面经特殊处理,在盐水、盐溶液等环境下耐腐蚀性能好,比奥氏体不锈钢高50倍以上。同时,多年后因磨损导致密封效果减弱时,可再次紧固法兰,增强密封性能,也可将螺栓松开,取下压圈,再装进一层或两层密封环,压紧压圈,继续使用。
套筒式补偿器对氯离子含量无要求,特别适用于介质或周围环境氯离子超标的系统上。
直埋型套筒式补偿器能直埋于地下,安装时可不设置维修井,工程造价低。
波纹管补偿器用金属波纹管制成的一种膨胀节。它能沿轴线方向伸缩,也允许少量弯曲。常见的轴向式波纹管补偿器,用在管道上进行轴向长度补偿。为了防止超过允许的补偿量,在波纹管两端设置有保护拉杆或保护环,在与它联接的两端管道上设置导向支架。另外还有转角式和横向式膨胀节,可用来补偿管道的转角变形和横向变形。这类膨胀节的优点是节省空间,节约材料,便于标准化和批量生产,缺点是寿命较短。波纹管补偿器一般用于温度和压力不很高、长度较短的管道上。随着波纹管生产技术水平的提高,这类膨胀节的应用范围正在扩大。
波纹补偿器的主要弹性元件为不锈钢波纹管,依靠波纹管伸缩、弯曲来对管道进行轴向、横向、角向补偿。其作用可以起到:
补偿吸收管道轴向、横向、角向热变形。
吸收设备振动,减少设备振动对管道的影响。
吸收地震、地陷对管道的变形量。
补偿器按是否能吸收管道内介质压力所产生的压力推力(盲板力),可分为无约束型波纹管补偿器和有约束型补偿器;按波纹管的位移型式,可分为轴向型补偿器、横向型补偿器、角向型补偿器及压力平衡型波纹管补偿器。
